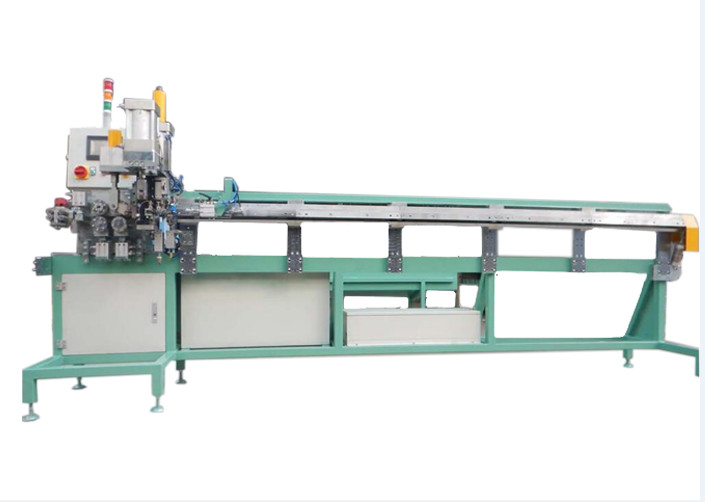

Macchina di taglio del filo in acciaio ad alta velocità.

Descrizione di prodotto

                                             Macchina per tagliare il filo di acciaio ad alta velocità,macchina per tagliare il filo di cludo

   Questa macchina viene utilizzata principalmente per tagliare la lunghezza del filo di acciaio di φ1,0 φ3 mm (o ~φ4,7 mm di filo morbido).

I principali parametri
1. il diametro della corda inferiore: φ1,5·φ3 mm (o ~φ4,7 mm di filo morbido)
2, la lunghezza della linea inferiore: 150 mm ~ 1800 / 2400 / 3000 / 3600 / 4200 / 4800/5400 / 6000mm regolabile
3L'accuratezza della lunghezza del filo inferiore è di: 1000±1 mm L'errore massimo delle altre lunghezze è di ±2 mm
4, la velocità di alimentazione del filo più veloce: 1200 mm / s
5, il tempo massimo di rilevamento tangente + trapianto + fiore + testa di fiore: ~ 3 secondi / tempo
6, la linea e il trapianto, il rilevamento della fioritura e della testa di fiore sono sincronizzati, quindi la velocità è quasi la stessa della macchina di linea.
7, dimensione e forma della testa di fiore: secondo le informazioni fornite dall'utente

8, motore a filo: MHMD082G1U + controller (servomotore Panasonic)
9, la forza tangenziale massima: 2600 kg (125 cilindri: 4000 kg)
10, forza di pressione massima: 2600 kg
11, potenza massima di fioritura: 1300 kg
utilizzando elettricità:
1, tensione: monofase 220V
2. Frequenza: 50±5 Hz
Utilizzando aria compressa
1Pressione dell'aria: ≥ 0,5 MPa
2, il consumo massimo di gas: ≤ 4 L / min
13, potenza totale installata: 150W
14Spazio occupato dopo installazione: 3400 (2400 modelli) × 900 × 1650 mm
12, peso dell'attrezzatura: circa 1500 kg (2400 modelli)

13 Iniziative mondiali

1Il primo apparecchio ad alta efficienza

2Il primo sistema di segnalazione e allarme

3Il primo sistema di purificazione del fluido di taglio

4Il primo sistema di refrigerazione a fluidi di taglio

5Il primo sistema di controllo remoto intelligente senza fili

6Il primo "Drive and Workspace" indipendente

7Il primo "Silly Elephant" Spindle Seat

8Il primo Fuso dell'Hummer

9Il primo Fuso fisso.

10Il primo serbatoio d'acqua incorporato

11La prima macchina di taglio di precisione + sistema di refrigerazione del fluido di taglio + sistema di depurazione del fluido di taglio

68 brevetti di AUTOFOR:

1- Brevetto della piattaforma di lavoro della macchina da taglio brevettata per la struttura del ciclo di raffreddamento della macchina da taglio

2. Brevetto per la macchina da taglio multifunzione

3. Brevetto per la macchina di taglio di tubi a parete sottile

4. Brevetto per il taglio a spinta

5- Brevetto per la purificazione dei fluidi di taglio, risparmio energetico e sistema ecologico

6. Brevetto per apparecchiatura di fissaggio veloce

7. Brevetti per apparecchiature di taglio separate a più compartimenti

8- Brevetto per attrezzature di lavorazione a controllo wireless intelligente

9. Brevetto per serbatoio di liquido di taglio incorporato

10Brevetto per la macchina di taglio a rulli di precisione per il taglio di filtrazione di fluidi, purificazione e raffreddamento

11- Brevetto per fluido di taglio multifunzionamento e ad alta protezione ambientale

12. Brevetto per macchine da taglio verticali Brevetti per macchine da taglio con set di rulli di rettifica

14- brevetti per apparecchiature di montaggio multiuso con multi-cutter contemporaneamente - brevetti per apparecchiature di taglio di apparecchiature di montaggio di pezzi di lavoro

16. Brevetti per piattaforma di lavoro a tre assi

17Brevetto per il sistema di raccolta e circolazione del fluido di taglio Brevetti per due serie di apparecchiature mobili di taglio

19. brevetti per dispositivi di controllo intelligenti di motori di pompa brevetti per dispositivi di molla di taglio

21Brevetto per resina ultra-sottile senza maglie ad alta precisione e il suo metodo di preparazione

22- brevetto per resine di alta nitidezza, durata e portate di taglio di alta qualità e il suo metodo di preparazione.

23. Brevetto per la macchina da taglio di precisione

24- brevetto per un apparecchio di fissaggio automatico ed efficiente per il semicottaggio di un pezzo circolare

25Brevetto per impianto ad alta efficienza con spazio di larghezza arbitraria per il pezzo di anello

26- brevetto per apparecchio di taglio automatico ed efficiente per il taglio di pezzi circolari a qualsiasi angolo
